ON3SEA/MM - voorbereiding SSB Velddag 5/6 september 2009

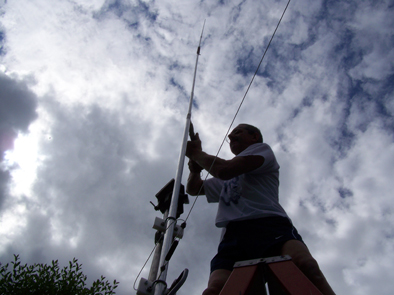

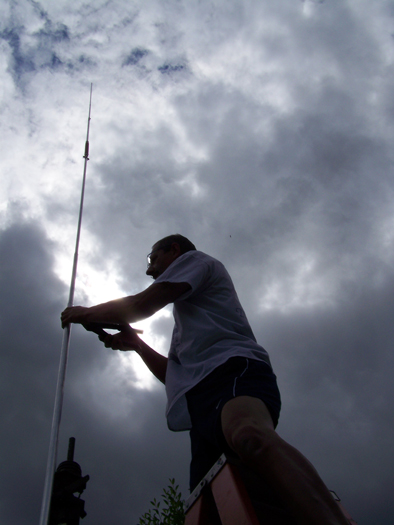

Antenne specificaties:

Lengte: 6,40m met het bovenste gedeelte uitschuifbaar om de resonatie frequentie aan te passen.
Aantal radialen: 1.
Lengte radiaal: 21m.
Hoek radiaal bij test: 90°.
Hoogte antenne bij test: 1.80m.
Banden: 80/20 meter.
Spoel: diameter 25mm, lengte 280mm, aantal windingen 152, draad 1,5mm².
Resonantiefrequentie: 3.630MHz - X= 51 Ohm, Xc: 0.
Frequentiebereik met een SWR kleiner dan 2.0 = 3.590 tot 3.675.
Frequentiebereik met een SWR kleiner dan 5.0 = 3.500 tot 3.750.

Frequentiebereik 14.00 tot 14.10MHz: SWR = 2.0.
Radiaal niet geplaatst bij test, maar voorzien: 5.20 meter.

Antenne is demonteerbaar in twee stukken van 2,20m en één stuk van 2.0m.
Tijd nodig voor op- of afzetten antenne: 15 minuten.

Dus ideaal om als portabele antenne te gebruiken volgend jaar op een velddag ergens in België.

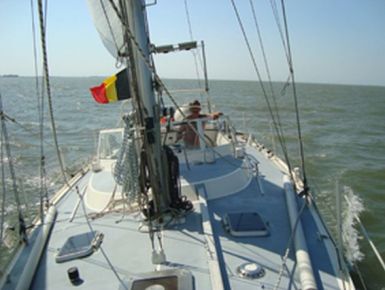

Dit jaar echter gaat ze gemonteerd worden op HMS PANTAH.

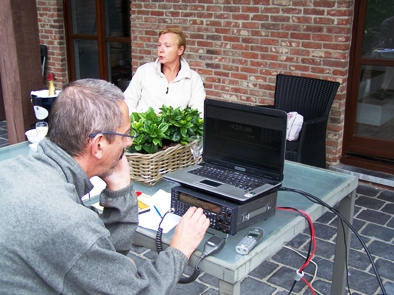

Enfin, laat de beelden maar voor zichzelf spreken: 't was plezant!

73,
Marc, ON3EZ
