LABO 17-08-2018
Spectrum64 en RTL Panorama door Herman, ON1BES

In deze Labo werden 2 programma's besproken voor gebruik met de goedkope RTL-SDR sticks.
Met deze programma's kan u een veel breder spectrum laten zien op uw PC scherm, dan wat normaal mogelijk is met onze SDR stick .
Het normale gebruik van een SDR stick laat maar een scope van maximum 2MHz zien op een LCD scherm, zodat het niet mogelijk is bredere signalen in één keer te zien.
Er zijn GEEN beperkingen over de breedte van het Spectrum, dus u kan gerust een Spectrum bekijken van b.v. 100MHz tot 1GHz of meer !.
Voorbeelden van bredere signalen zijn b.v.: DAB radio, Amateur DVB-T , Communicatie en andere breedband signalen.
Bovendien is het met deze programma's en wat hulpmateriaal mogelijk om b.v. FILTERS te bekijken, antennes te meten, en/of af te regelen.
Met 'RTL Panorama' lijkt het wat op VNWA metingen, en de resultaten worden automatisch in een Excel file gegoten voor verder gebruik.
De programma's zijn ontworpen in het Linux milieu, maar ook geporteerd naar een Windows 10 (64bit) omgeving.

SPECTRUM 64

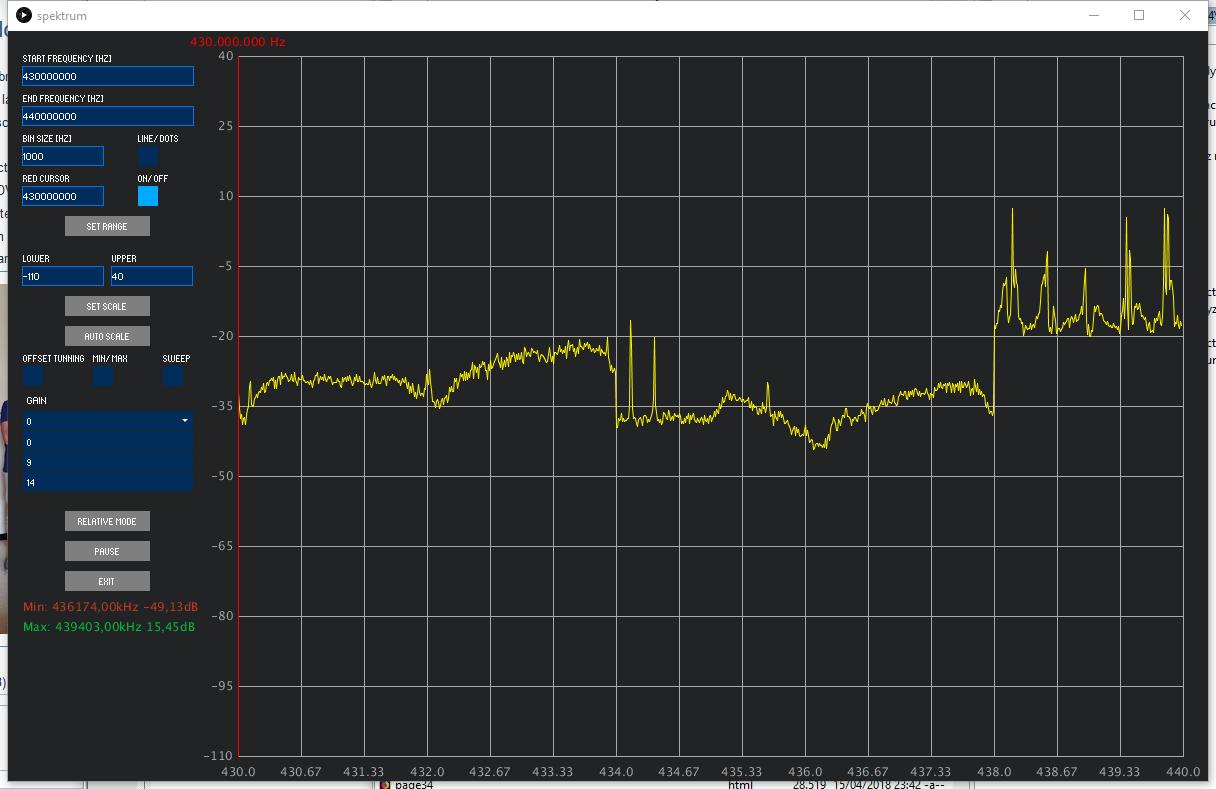

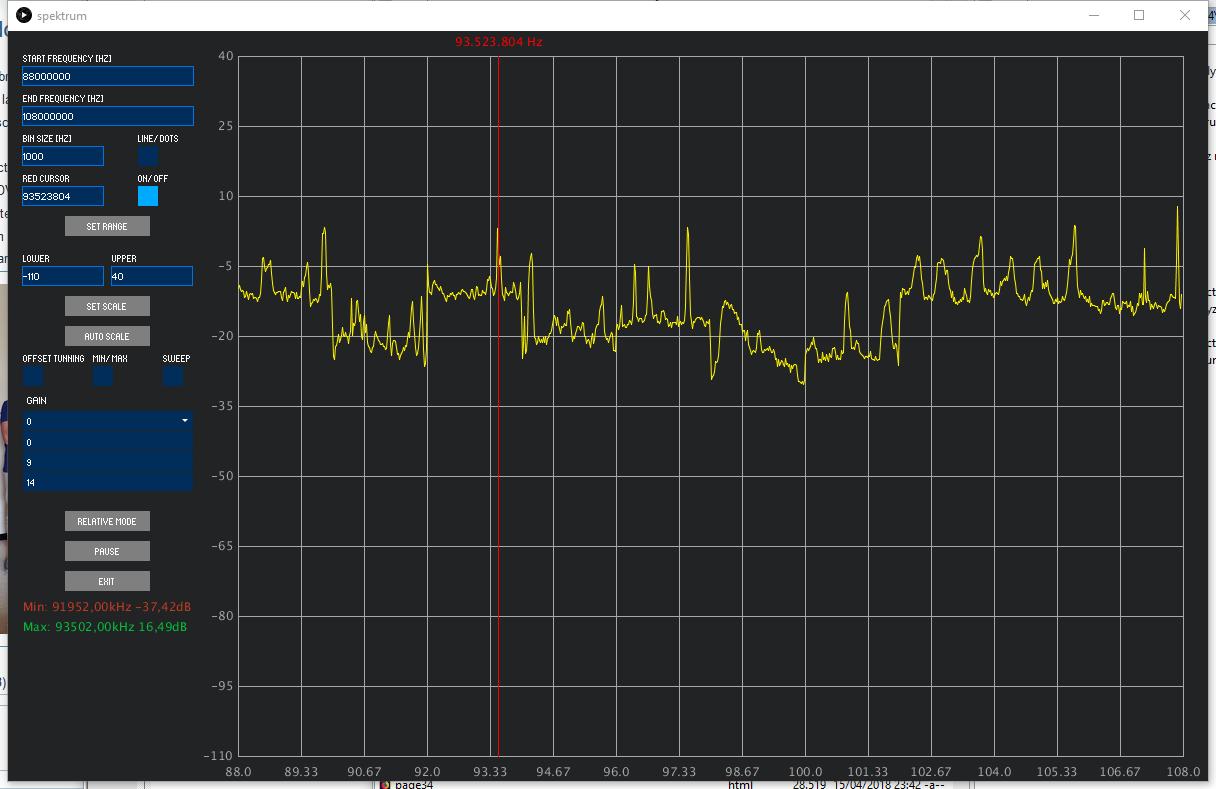

Spectrum van de FM Band	Spectrum van de 70cm Band

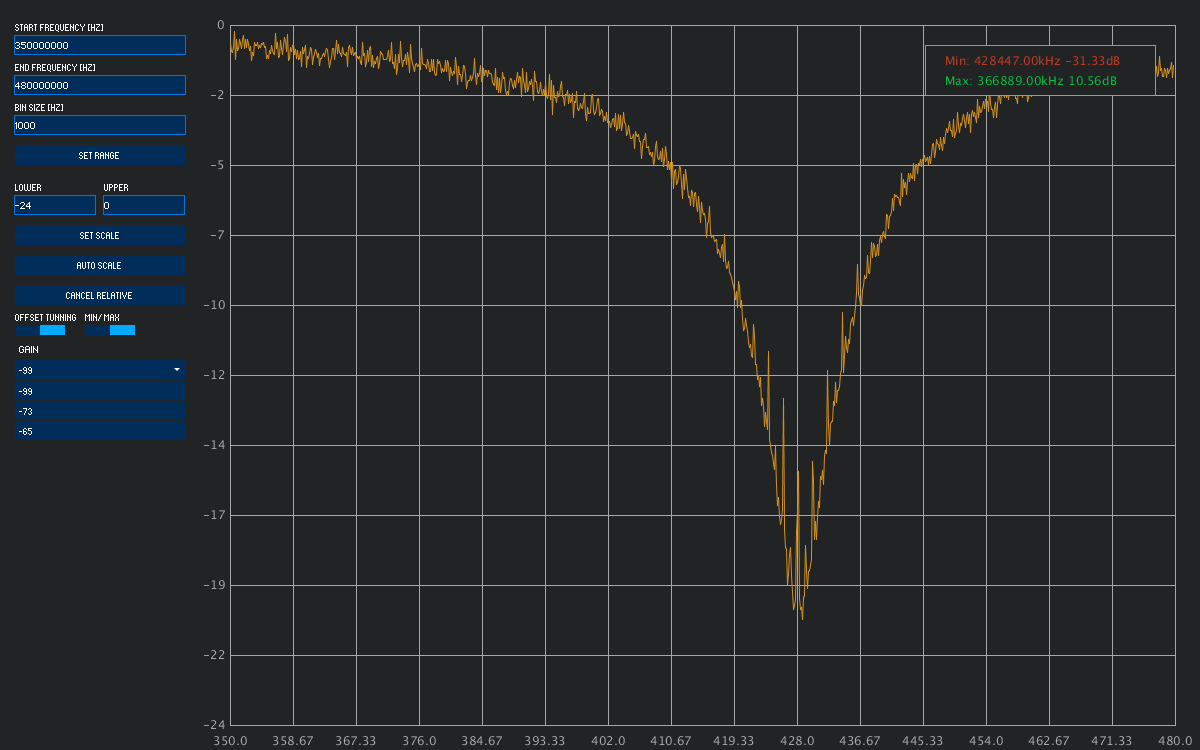

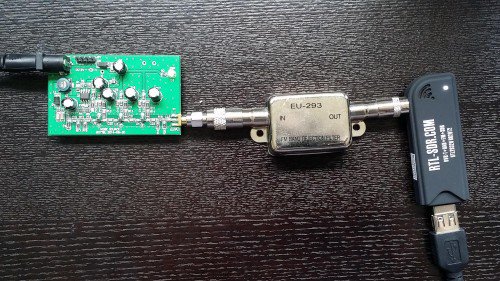

Een filter op 428MHz	Setup voor Filter meting

Dit programma werkt in bijna 'real-time' om een breder Spectrum te laten zien dan wat normaal mogelijk is met een SDR-RTL stick. Veranderingen die u aanbrengt in frequentie-bereik of aanpassing van een filter of antenne zijn onmiddelijk te zien in de scan.
Met behulp van een Ruisbron kan u filters doormeten en de eigenschappen ervan bekijken en deze eventueel aanpassen.
-- Uitgebreide info kan u vinden op deze link --

RTL PANORAMA

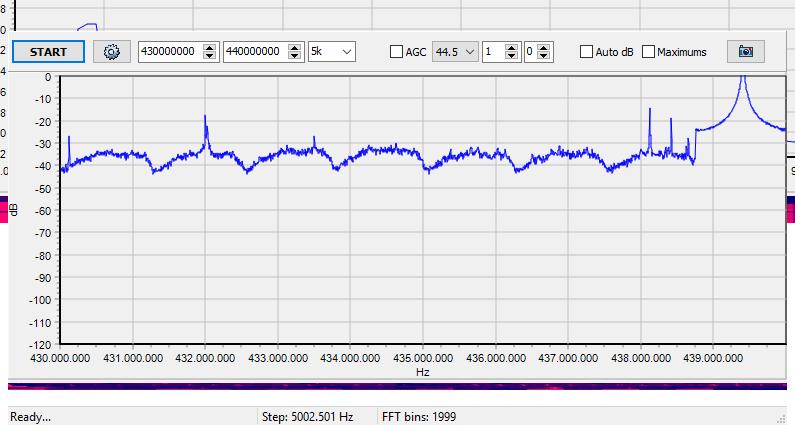

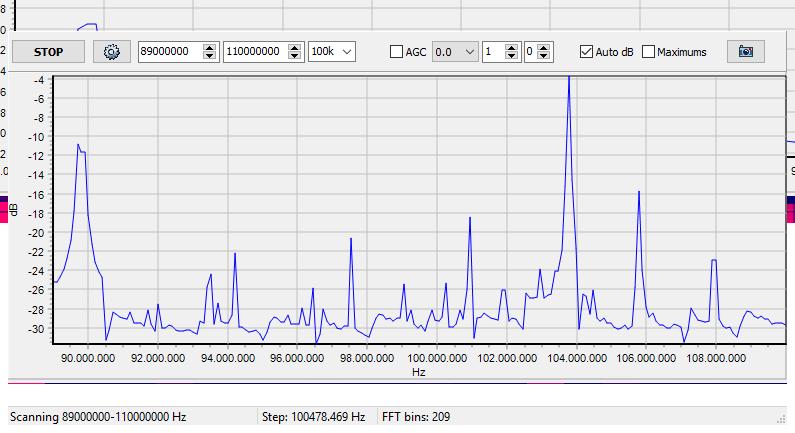

Spectrum van de FM band	Spectrum van de 70cm Band

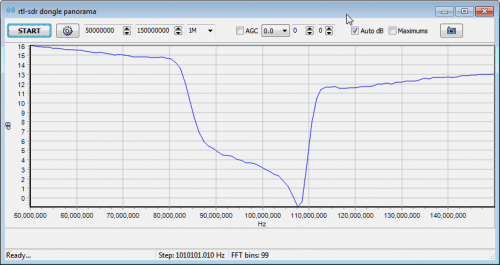

Een FM Bandpass stop filter	Setup voor antennemeting

Met dit programma zijn VNA achtige metingen mogelijk van een breder Frequentie-spectrum dan normaal mogelijk is met een RTL-SDR stick. Elke scan of meting stuurt zijn gegevens naar een Excel file, die u verder kan bewerken of kan analyseren. Ook worden zeer breedbandige signalen gezien in de scan die anders normaal niet te zien zijn met een RTL-SDR stick.

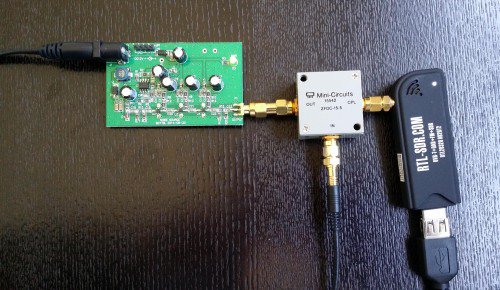

Met behulp van de Ruisbron en een Directional Coupler kan u een bestaande, verdachte of onbekende antenne (VHF-UHF) doormeten. U ziet direct in het frequentie-spectrum waar de antenne gevoelig is.
Met behulp van de Excel gegevens kan u een VSWR of PWR tabel maken van de antenne.
-- Uitgebreide info kan u vinden op deze link --

'73 ON1BES
Meer op : www.on1bes.be
