ON1BES - Moderne kristaloscillator - 3 juni 2009
Iedereen heeft wel eens te maken gehad met een kristal-oscillator voor een of ander schakelingetje.
Het zijn “wonderlijke” bouwsteentjes die ons een “proper” en zeer precies signaal kunnen geven.

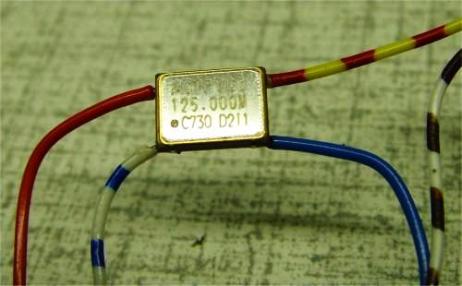

Een schakelingetje met kristal tot 10 à 16 MHz is geen probleem, maar daarboven wordt het toch wat anders! Zonder gebruik van harmonischen van de grondfrequentie, en een ingewikkeldere schakeling met filter(s) lukt het niet meer. ON1BES heeft nu de hand weten te leggen op een 50-tal van die wonderlijke blokjes die een veel hogere en stabiele frequentie geven van 100 of 125 MHz! Deze zijn ook te vinden in draadloze telefoons en dergelijke.
Het is alleen de kunst om van die dingen de datasheet uit te vogelen en ze aan de praat te krijgen.
Dat is nu gelukt met als resultaat een prachtige oscillatortje met een sinus signaal van 100 MHz of 125 MHz.
Werkt uw Scoop nog op 100 MHz? De mijne van 20 jaar oud, 20 MHz bandbreedte en BEF 20.000 laat alvast geen beeld meer zien van een deftige sinus op 100 MHz! Dat was de eerste vaststelling.

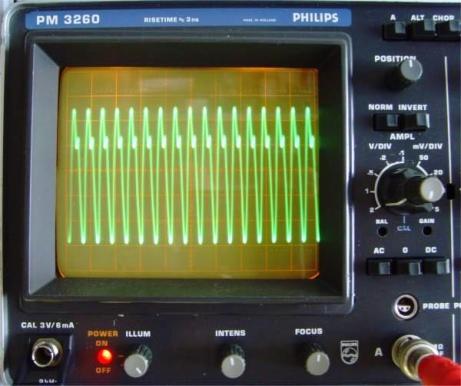

Op mijn Philips met 120 MHz bandbreedte heb ik echter een pracht van een signaal uit die blokjes.
En dit zonder hulpcomponenten: spanning aansluiten, uitgang aansluiten en voilà: daar is signaal!
Omdat mijn DDS project met een (vrij dure) kristalblok werkt van (maar) 80 MHz, was ik op zoek naar beter. Met 80 MHz clock haal ik met moeite zo’n 30 MHz, maar met de nieuwe blokjes moet dat oplopen tot maar liefst 75 MHz! Dit is meteen het maximum voor de (oude) generatie DDS chip die ik gebruik (AD9850).
Een paar ideetjes met zo’n wonderblokje:
- even gauw een testsignaaltje maken van 100 MHz om een FM radio te checken,
- een basisoscillator maken die dan kan gedeeld worden naar een lagere frequentie,
- mini zendertje of baken op 100 MHz,
- basisclock frequentie voor DDS chips,
- testen van uw oscilloscoop bandbreedte,
- controleren/ijken van uw frequentie meter,
- afregeling/marker van/voor uw spectrumanalyser.
 |
 |
 |
 |
Hier zijn wat metingen: de schakeling begint reeds te werken vanaf zo’n 1,5 volt.
| Voedingsspanning | Verbruik | Output |
|---|---|---|
| 2,0V | 10mA | 3,0V t/t |
| 2,4V | 20mA | 4,8V t/t |
| 3,0V | 25mA | 6,0V t/t |
| 3,3V | 30mA | 6,5V t/t |
| 3,6V | 35mA | 7,2V t/t |
| 4,0V | 40mA | 8,2V t/t |
| 4,5V | 50mA | 9,8V t/t |
| 5,0V | 60mA | 11,0V t/t |

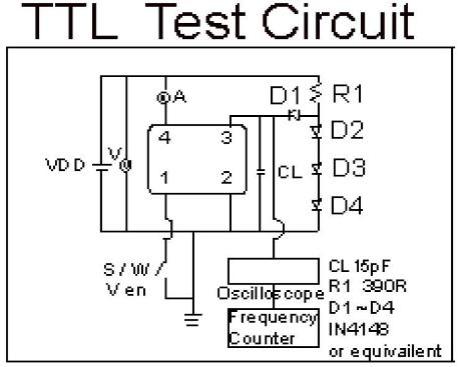

| TTL: 2,7V | 20mA | 5,0V t/t |
Bij het bekijken van deze tabel, neem ik aan dat er inwendig een up-spanningstransformatie gebeurt.
Indien u ook deze schakeling wil bouwen: even een mailtje naar ON1BES.
Beste 73, Herman, ON1BES

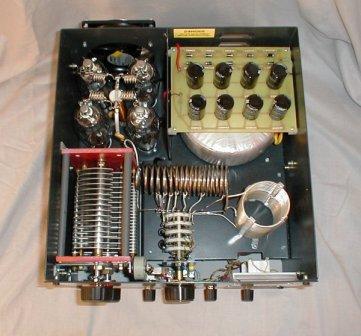

ON4IVU/OO0A - Linear Amp UK Ranger 811K - 1 juni 2009
 |
 |
 |
|
 |
 |
||
 |
 |
 |
 |
Meer info... (.pdf 92,0 kB).
Beste 73, Ivo, ON4IVU
